变电站继电保护数据管理信息系统

  • 价  格:
    ¥5000000.00
  • 品  牌:
    其他
  • 评  分:
    (5.0分)
  • 服  务:
    由 中国电力产业互联网 发货并提供售后服务。售前咨询电话:400-019-1119
  • 支付方式:
    货到付款 网上支付 银行转账
订货号 产品名称 品牌 预计出货日 现价 数量
对比
SN_4C1EF28EC2E7
变电站继电保护数据管理信息系统 其他 当日出货 ¥155.00/双
  • 买了该产品的还买了
产品描述

1 系统总体设计 继电保护测试仪

  本系统采用VC 6.0作为开发工具。该系统有以下主要功能。

  设置权限级别:设置了3个级别,分别为超级管理员级、管理员级和普通用户级,各级别的权限范围不同。普通用户可以浏览、计算数据、获得质量分析数据以及打印数据等;管理员除了享有普通用户的权限外,还可以添加、修改、删除数据;超级管理员除了享有管理员的权限外,还可以添加取消和删除用户以及编辑整定值数据库。

  数据编辑:继电保护测试仪采用多种方式录入数据、缺省值设定、记录复制、粘贴、删除、插入等。采用比较直观、符合原人工报表风格的表格控件MsFlexGrid显示数据,易于操作。

  数据输出:数据输出包括数据表格和数据分析视图的输出。供电局的人工报表具有不规则性和嵌套性,将数据输入到数据报表再打印的效果显然不好,而一般的打印方法又无法满足要求。为了符合原人工制表的格式习惯,系统采用Printer对象进行专门的打印编程。在数据图表的输出方面,借助了电子表格EXCEL,其强大的图表分析功能可满足各种要求。

  数据共享:在目前的数据库系统开发过程中,客户/服务器体系结构占这个领域的主体地位,VC 6.0可以方便高效地完成这种数据库系统的开发,借助ADO模型可以更简单、灵活的实现局域网内部数据共享。在局域网内,使用者只需知道服务器的IP地址,通过客户端程序就可以与服务器相连,实现数据共享。

  安全性:数据的录入、修改、查询具有确认、取消等功能,避免了由于误操作引起的数据丢失等错误。具有数据库文件完好性自检功能;对数据的保密性、备份和恢复都有专门的模块设计,确保了数据的绝对安全。

  2 程序系统的结构

  根据电力通信协议,继电保护测试仪整个程序功能模块大致可以分为以下八类:

  设备的自我描述部分(初始化类),即服务器目录、逻辑设备目录、逻辑节点目录、数据目录(数据定义),这些服务之间是递进关系,顺序操作的,次序不可颠倒;数据类服务;数据集类服务;设置组控制类;报告控制类;记录控制类;遥控类;文件类。

  程序按电力通信协议功能标准可以分为两部分:ACSI(抽象通讯服务接口)和MMS(制造报文规范)。

  程序C/S模式可分为两部分:继电保护测试仪客户端和服务器端。

  3 系统主要模块和数据库的设计

  系统的主要模块有数据编辑模块、统计分析、数据输出、安全性维护以及用户编辑模块等。

  3.1 数据输入及显示模块的设计

  系统在数据输入继电保护测试仪及显示方面广泛采用了FlexGrid控件。由于FlexGrid控件没有编辑功能,系统特别采用了TextBox文本框来编程实现。首先将TexBox文本框隐藏起来,在点击输入、修改或添加按纽后,再点击相应的MsFlexGrid控件时,文本框显现,便于操作人员对数据编辑;鼠标点击其他地方时,TextBox文本框将内容传递给Ms-FlexGrid控件,然后操作人员根据需要,继电保护测试仪点击确定以保存所做的变动或点击取消以恢复以前数据。为了让FlexGrid控件更加适合中国人的报表习惯,对FlexGrid控件的具体的行和列实现了增加、删除。

  3.2 数据输出模块的设计

  供电局原人工制表的格式是典型的中文表格格式,数据表格具有不规则性和嵌套性。VB虽然具有强大的数据处理能力,但缺乏足够的、继电保护测试仪符合中文习惯的数据表格输出功能。虽然使用Crystal Report控件及Crystal Reports程序可以输出报表,但操作麻烦,中文处理能力也不理想,特别是不能用来制作不确定内容的表格。为了符合原人工制表的格式习惯,系统采用Printer对象进行专门的打印编程,编制了一个通用的数据表格输出控件,能够根据统计分析的结果自动生成二维中文表格,并打印输出。

  3.3 数据安全模块的设计

  在数据安全方面,包括避免在数据编辑时的误操作设计、继电保护测试仪数据库的保密性设计和数据库的定期备份的设计。数据的防止误操作采用“事务”的方法(即Begin Trans,Commit Trans,Rollback等事务语句)[3]。由于数据库文件除了能在本系统打开、继电保护测试仪浏览和修改外,还可以在其他多种系统软件和应用软件中打开、浏览和修改,因此数据的保密性就显得重要了。单纯的设置口令往往不能达到要求。系统针对数据库本身,对数据文件用汇编语言进行了加密。在数据库文件的定期备份方面,系统将文件复制语句FileCopy运用到数据库备份上[4],经调试可以很好的完成任务。

  4 系统的运行

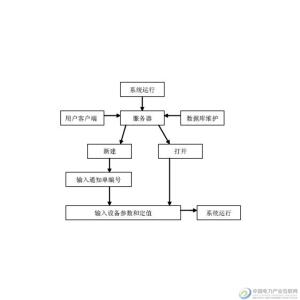

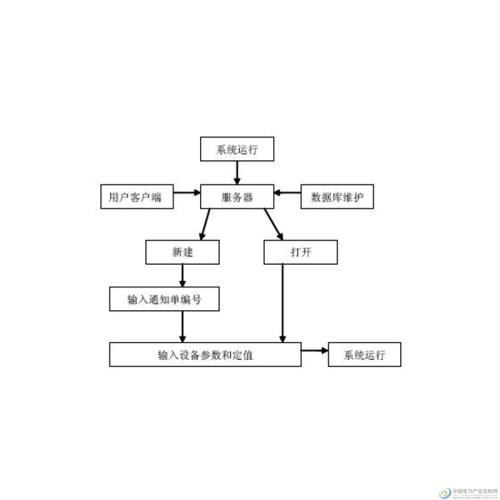

  图1为系统运行的主体流程图。

变电站继电保护数据管理信息系统

  图1 系统运行的主体流程图

  5 结束语

  该变电站数据管理系统的使用,使继电保护各定值单集中管理,极大提高了保护人员的工作效率及管理水平。本系统的初步应用表明,系统设计合理、功能完备、软件界面美观、操作方便、易于维护、运行稳定可靠、输出结果快捷准确,满足了供电局继电保护需要,同时为遥感、遥测、遥信和遥控提供了可靠的技术数据,也为实现状态检修奠定了基础。

  该系统基于IEC 61850国际标准通信协议,继电保护测试仪适用于电力自动化领域内所有通信领域,如变电站自动化、调度自动化、水电厂自动化、风力发电监视控制系统、继电保护管理信息传输和电网安全稳定控制等领域的信息传输,以及整个工业过程控制领域,如石油、化工、铁道、数控机床以及机器人等基于网络的数据采集和监控领域。
