产品描述
1 概述
Acrel-3000系列电能管理系统是紧密把握电力系统用户的需求,遵循电力系统的标准规范而开发的一套具有专业性强、自动化程度高、易使用、高性能、高可靠等特点的适用于低压配电系统的电能管理系统。通过遥测和遥控可以合理调配负荷,实现优化运行,有效节约电能,并有高峰与低谷用电记录,从而为用电的合理管理提供了数据依据。
2 参照标准
GB50052-2009 供配电系统设计规范
GB50054-2011 低压配电设计规范
GB/T 17215.321-2008 交流电测量设备特殊要求第21部分:静止式有功电能表(1级和2级)
GB/T 17215.322-2008 交流电测量设备特殊要求第22部分:静止式有功电能表(0.2S级和0.5S级)
GB/T 17215.301-2007 多功能电能表特殊要求
DL/T448-2000 《电能计量装置技术管理规程》
DL/T 698 电能信息采集与管理系统
DL/T 814-2002 配电自动化系统功能规范
DL/T5137-2001 《电测量及电能计量装置设计技术规程》
3 系统结构
电能管理系统可对低压设备消耗的电能进行分项计量,该系统由站控管理层、网络通讯层、现场设备层三部分组成。

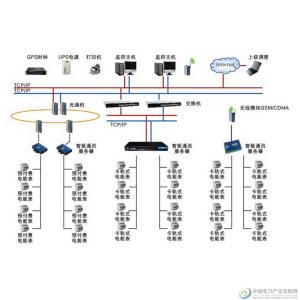

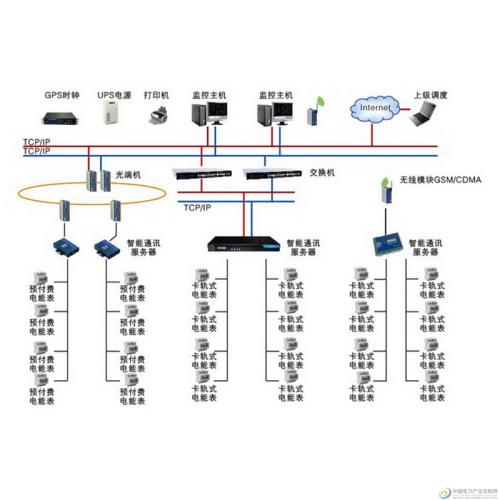

现场设备层采用安科瑞低压智能计量箱AZX J,内部安装预付费电能表以及卡轨式电能表。通过低压智能计量箱配合电能管理监控系统,利用计算机、后台监控管理软件和网络通讯技术,将采集到的用电设备的能耗数据上传到统一的监测管理平台,实现对用电系统的监控管理,对高能耗用电设备的合理控制,最终使整套用电系统达到节能效果。电能管理系统网拓扑图见下图。
4 系统设计参数
遥测正确率: ≥99.9%
模拟量测量综合误差: <0.5%
遥测更新周期: <2S
一般遥测更新周期: <3S
调用画面响应时间: <2S
事故推画面时间: <2S
网络速率: 10M/100M
工作环境温度范围: -20℃~+55℃
相对温度: ≤95%(25℃)
历史曲线日报,月报存储时间: ≥1年
系统使用寿命: ≥5年
系统平均无故障时间MTBF: ≥30000小时
5 系统功能
安科瑞终端用电管理系统是指通过在商业建筑、写字楼、农贸市场、宿舍等建筑物内安装导轨式及预付费电能计量装置,采用远程传输等手段及时采集各监测点电能数据并对用电量进行预付费管理,采用先买电后用电的模式,可以用来转移经营风险,并能提前收回电费,减少了后期运营的人员的工作量;实现了网络化实时操作,实时计量监控,即时售退电、即时通断电的控制效果。彻底解决了以往由载波通信电表等电能采集设备组成的电能管理系统用电管理繁琐、系统稳定性差、数据不透明、欠费不交等的诸多问题,并可通过自助终端机或者互联网自助充值,无需进行人工繁杂的充值过程。通过终端用电管理系统能合理的控制用电,对超标使用的电费严格收取,企业或者用户可根据购电情况发现用电的合理性并进行管理。
5.1 系统主要实现的功能
(1)实时用电监控:统计记录仪表的累计用电量、剩余电量、开关状态等参量,能方便的查询每个房间、商铺或整栋公寓楼的用电情况,省时省力。
(2)集中抄表:将房间每时每天的用电量自动存储到数据库中,无论何时都可查询到房间的用电量,做到用电透明,让用户明明白白消费。
(3)历史用电记录:将用户的用电记录存储到数据库中,并能按小时、天、月汇总,生成Excel报表。
(4)充值记录查询:管理记录对预付费电表的充值记录。能方便的查询充值金额、充值时间等信息。
(5)售电日志管理:日志记录售电成功的信息、失败的原因,回溯机制。
(6)自助充值:能通过互联网充值卡或自助终端机充值,方便用户能实时的对仪表进行预付费,无需进行人工排队等待,但是不能在周期性断电期间充值,充值失败后,进行数据回滚。
(7)充值卡管理:记录充值卡的面值、有效期、状态。
(8)退费处理:在商户或者宿舍人员变更时,可对房间剩余电量进行退费处理,并打印明细。
(9)余额不足短信、邮件提醒:在系统中可按需设置预警电量,当小于等于预警电量时,由系统自动根据用户所留联系信息进行余额不足的提醒。
(10)设备管理:对仪表的地址、归属机构、检测周期等与后期控制有关的信息进行统一管理维护。
(11)定时断送电:按日期、时间、楼层、用户类别分类控制,大大节省了后勤管理人员的工作量。
(12)自动断电提醒:当余额不足时自动断电一段时间,之后自动恢复供电。
(13)囤积电量设置:可通过售电系统对电表预置“囤积电量”,当用户的新购电量与表内的剩余电量之和大于预置的“囤积电量”时,电表拒绝接收卡中的新购电量,只有当表内的剩余电量用至其与新购电量之和小于“囤积电量”时,卡中的新购电量方可追加到表中。
(14)阶梯电价:把用户用电量设置为若干个阶梯分段或分档次定价计算费用。对用电实行阶梯式递增电价可以提高能源效率。
(15)负载安全限制:恶性负载、超功率自动断电功能,恶性负载、超功率排除后,系统自动恢复供电,保护用电环境。
5.2 系统主要软件界面
6 终端电能计量表计
6.1 产品规格
6.2产品功能
6.3技术参数
