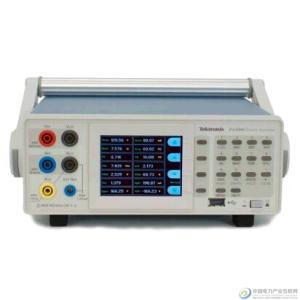

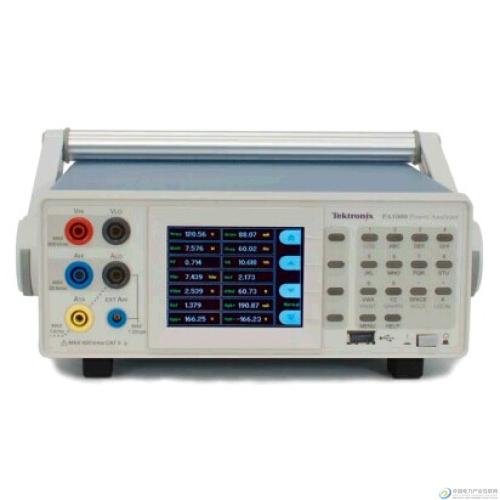

钳形功率谐波分析仪

主要性能指标

• · 0.05% 的高测量精度（基本电压/电流精度）
• · 1 MHz 带宽/1 MS/s 采样率，满足苛刻的测试要求
• · 高达 600 VRMS 电压输入
• · 高达 20 ARMS 电流输入

主要特点

• · 明亮的彩色图形显示器，轻松地设置仪器及读取数据
• · 双内部电流分流器，实现大电流和小电流高精度测试
• · 专用应用模式，简化仪器设置，减少用户出错的可能性
• · 简便地把数据导出到U盘或实现 PC 软件远程控制，编制报告，进行分析
• · PWRVIEW PC 软件，完美的符合 IEC 62301 要求，实现一键一致性测试
• · 功能全标配，如 GPIB、USB、以太网通讯接口和谐波分析功能，消除昂贵的升级选项

应用

• · 待机功率和能源之星™ 一致性测试
• · 照明镇流器
• · 消费电子和家电
• · 电源测试
• · 任何单相产品的能效测试

型号概述：

电压量程和电流量程

电压量程

1000 Vpeak、500 Vpeak、200 Vpeak、100 Vpeak、50 Vpeak、20 Vpeak、10 Vpeak

电流量程（20 A 分流器）

100 Apeak、50 Apeak、20 Apeak、10 Apeak、5 Apeak、2 Apeak、1 Apeak、0.5 Apeak、0.2 Apeak、0.1 Apeak

电流量程（1 A 分流器）

2.0 Apeak、1.0 Apeak、0.4 Apeak、0.2 Apeak、0.1 Apeak、0.04 Apeak、0.02 Apeak、0.01 Apeak、0.004 Apeak、0.002 Apeak

测量精度 - 电压

电压精度，VRMS (45 Hz - 850 Hz) 1

± 0.05% 的读数 ± 0.05% 的量程 ± 0.05 V

电压精度，VRMS（10 Hz - 45 Hz、850 Hz - 1 MHz，典型值）

± 0.1% 的读数 ± 0.1% 的量程 ± (0.02*F)% 的读数 ± 0.05 V（典型值）

电压精度，DC（典型值）

± 0.1% 的读数 ± 0.1% 的量程 ± 0.05 V

共模效应（典型值）

100 V，100 kHz < 500 mV

测量精度 - 电流

电流精度，ARMS (45 Hz - 850 Hz) 1

± 0.05% 的读数 ± 0.05% 的量程 ± (50 µV/Zext)

电流精度，ARMS（10 Hz - 45 Hz、850 Hz - 1 MHz，典型值）

± 0.1% 的读数 ± 0.1% 的量程 ± (0.02*F)% 的读数 ± (50 µV/Zext)（典型值）

电流精度，DC（典型值）

± 0.1% 的读数 ± 0.1% 的量程 ± (100 µV/Zext)

电流 – 峰值涌入精度（100 Apeak 范围）

2% 的量程 ± 20 mA

共模效应（典型值）

100 V，100 kHz，20 A 分流器 < 15 mA

100 V，100 kHz，1 A 分流器 < 500 μA

100 V，100 kHz，外部分流器 < 40 mV

测量精度 - 频率

频率 (10 Hz - 20 kHz)

0.1% 的读数，信号峰值在 DC 电平以上扩展 10%，在 DC 电平以下扩展 10%

频率 (20 kHz – 1 MHz)

0.1% 的读数，信号峰值在 DC 电平以上扩展 25%，在 DC 电平以下扩展 25%

测量精度 – 功率

有功功率精度 1

± 0.075% 的读数 ± 0.075% 的量程 (PF=1)

视在功率精度 1

± 0.075% 的读数 ± 0.075% 的量程

无功功率精度（典型值）

功率因数精度

Cos θ -cos [ θ± ( Vh1 ph.err± Ah1 ph.err)] ± 0.002

测量精度 – 谐波幅度和相位（典型值） 1

电压谐波幅度 (10 Hz - 1 MHz)

± 0.02% 的读数 ± 0.1% 的范围 ± (0.04*F)% 的读数 ± 0.05 V

电压谐波相位

± 0.1 ± [ 0.01 * V范围 / V读数 )] ± (0.2 / V范围) ± ( 0.005 *F )

电流谐波幅度 (10 Hz - 1 MHz)

± 0.2% 的读数 ± 0.1% 的范围 ± (0.04*F)% 的读数 ± (50 µV /Zext)

电流谐波相位

± 0.1 ± [0.01 * A范围 / A读数)] ± (0.002 / A范围 * Zext)) ± (0.005 *F)

1F 是以 kHz 为单位的频率。 在谐波中，F 是谐波频率。
