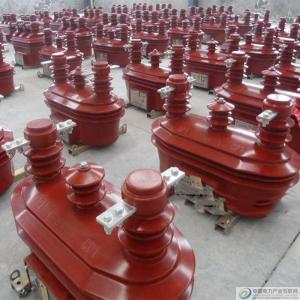

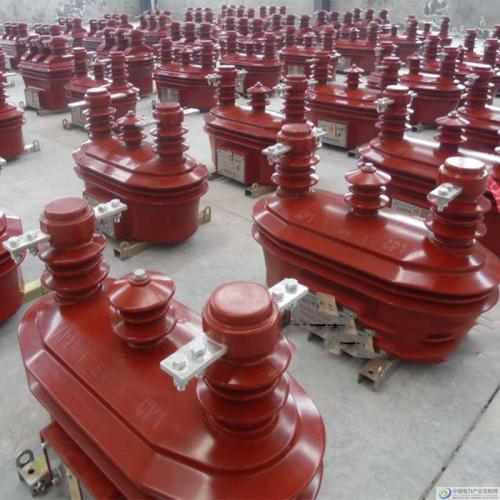

JLSZY-10三相户外干式高压电力计量箱（组合互感器）

一．概述

JLSZ-□型三相户外干式高压电力计量箱（组合互感器）适用于50Hz三相交流、额定电压为6KV 10kV、35kV电网上用作电能计量，并安装在供电变压器的高压侧，仪表箱内装三相有功电度表及无功电度表，是用来直接测量高压线路中有功和无功电能的电器设备。对防止窃电，节约能源，加强供电管理具有主要作用，各项技术指标完全符合国家GB17201-2007、GB1208-2006、GB1207-2006和企业Q/YCD003-2003标准要求，获得国家质量技术监督局制造计量器具许可证（03820205），产品经国家变压器监督检验中心检验合格，是国家经贸委批准列入第三批全国城乡电网建设与改造推荐产品。产品可取代没浸式电力计量箱。

二、产品型号及含义


三、结构特征

    三相二元件电力计量箱（组合互感器）

三相二元件组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，固定在箱体内的托板上，与整个箱体相连，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别与电网A、C相串连。箱体侧面焊有接地螺丝。

三相三元件高压电力计量箱（组合互感器）

三相三元件Y/Y0接法的计量箱是在三相二元件V/V接法的基础上改进的新一代产品，因为随着现今社会的不断发展，电网负荷情况也不断发展和变化，例如：电气化铁道的单相整流、电炉冶炼、整流电解等及电网中存在的谐波、三相负荷的不平衡都可能在V/V接法中产生负序或谐波没有通路而造成计量不准确（据实测Y/Y接法可增收3%-15%），所以我厂新研制出Y/Y0接法的计量箱，以便适应在复杂的运行情况下都能保证准确计量，配合当前电能管理的改革。本计量箱具有计量灵活的特点，如采用单相电度表可监测到各相负荷的运行情况以便及时发现问题。若负荷变化大时，请采用S级（计量范围从额定电流1%-120%）电流互感器与1.5A-6A等宽负荷电度表配合使用更理想，免除经常更换变比的麻烦。

仪表箱与组合互感器的二次绕组出线接起来，仪表箱内装三相有功电度表和无功电度表各一块，从观察窗箱内可清楚地读抄数字。

四、主要技术参数

1.额定电压：6KV. 10kV、35kV

2.准确等级：0.5和0.2级   0.5S和0.2S级

3.额定电压比：10000/100V、6000/100V、35000/100V

4.额定电流比：一次电流为：2.5、5、7.5、10、15、20、30、40、50、75、100……A/5A等规格。

5.双电流比规格：双变比电流二次电流有注明电流比为1S1、1S2、1S3、2S1、2S2、2S3其中S1、S2为小电流变比，S1、S3为大电流变比，其电流变比接法应按对应的变压器最大容量选择。

6.额定容量：

6kV 0.2、0.2S、0.5、0.5S级电压部分：2×20VA  电流部分：2×10VA

10kV 0.2、0.2S、0.5、0.5S级  电压部分：2×20VA  电流部分：2×10VA

35kV 0.2、0.2S、0.5、0.5S级  电压部分：2×30VA  电流部分：2×15VA

7.电压互感器误差限值表：

8.电流互感器误差限值表：

9.特殊用电流互感器的误差限值表：
