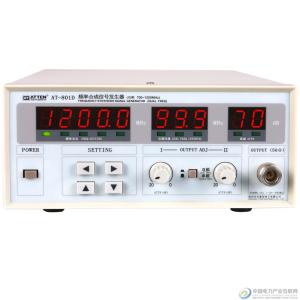

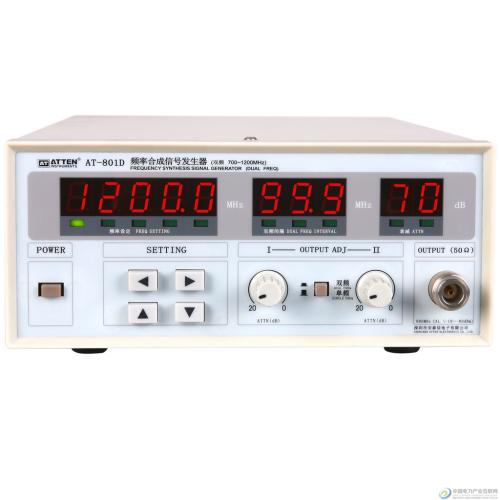

深圳安泰信,ATTEN,AT801D,频率合成信号源,双单音测试信号源 | ATTEN/安泰信 | 当日出货 | ￥155.00/双 |
检修测试接收机电路时，常常需要有相应频段内的信号输入到接收机电路，才能对接收射频电路进行有效的检测。AT801D频率合成信号源采用大规模集成电路，微电脑控制，LCD显示，仪器体积小，重量轻，便于携带，适用于微波通信线路的现场作业，也可以作为生产双/单音测试信号源。
技术参数：
| 频率范围 | 700~1200MHz（双频），每步0.1MHz，连续可调 |
| 双音间隔 | 0.1~99.9MHz，步进0.1MHz连续可调 |
| 双音互调成分 | ≤-50dBc(输出电平-10dBm，双音间隔1MHz) |
| 频率稳定度 | 2x10ppm |
| 输出电平 | -10～-80dBm(900MHz校准) |
| 输出衰减范围 | 0~70dB，步进1dB连续可调(900MHz校准) |
| 相位噪声 | ≤-90dBc /Hz /10KHz |
| 谐波抑制度 | ≥25dB，杂波抑制度≥60dB |
| 输出阻抗 | 同轴N型50Ω |
| 电源 | 220VAC±10%，50 ~60Hz |
| 功耗 | 约13W |
| 尺寸 | 330x210x100(LxWxH)mm |
| 重量 | 约3.5kg |
使用说明
1.“频率设定”码盘开关使用
微波（700－1200 MHz）地输出频率由BCD码盘开关设定，每步MHz连续可调，码盘开关指示地频率为双音内频率较低的一个。码盘开关由左至右，依次为1000 MHz位，100 MHz位，10 MHz位，1 MHz位，100 KHz位。
频率的1000 MHz位有效“0”，“1”。
频率的100 MHz位有效值为“6”、“7”、“8”、“9”、“0”、“1”、“2”。
频率的10 MHz位、1 MHz位、100KHz位的有效值均为0－9。
频率锁定范围为690 MHz至1210 MHz，当面板上的失锁只是灯亮，
表示输出无效。
2.“双音/单音”开关使用
面板上“双音/单音”开关控制单双音切换，单音频率直接对应“频率设定”码盘开关指示的频率。
3.“双音间隔”码盘开关的使用
码盘开关由左至右，依次为10 MHz位，1 MHz位，100KHz位。每位有效值均为0－9。
4.“输出调节”旋钮使用
双音输出电平分别由“输出调节”旋钮Ⅰ、Ⅱ调节，旋钮Ⅰ对应频率较低的频率。在“衰减”码盘开关指示为“00”的情况下，调节“输出调节”旋钮，使输出电平适当降低，可获得较好的双音互调指标。
5.“衰减”码盘开关的使用
输出信号的衰减量由“衰减”码盘开关设定，在0－80dB范围内连续可调，每步1dB。当码盘开关显示为“00”时，输出衰减量为0，输出电平约为1mW，由面板上的“输出调节”旋钮定标校证后，码盘开关显示的数值每增加1dB，则输出电平相应的衰减1dB。输出衰减量最大设定值为80dB。
6.失锁指示
当仪器工作正常时，绿色失锁指示灯不亮，但失锁指示灯亮，则表示仪器锁相环路失锁，输出无效。必须使用在本机规定的工作频率范围内。
7.注意事项
当被测设备的测试接口具有接收——发射双向功能时，请务必在本仪器输出端接一个相应频段的隔离器，以免被测组件输出的发射功率损伤本仪器。
